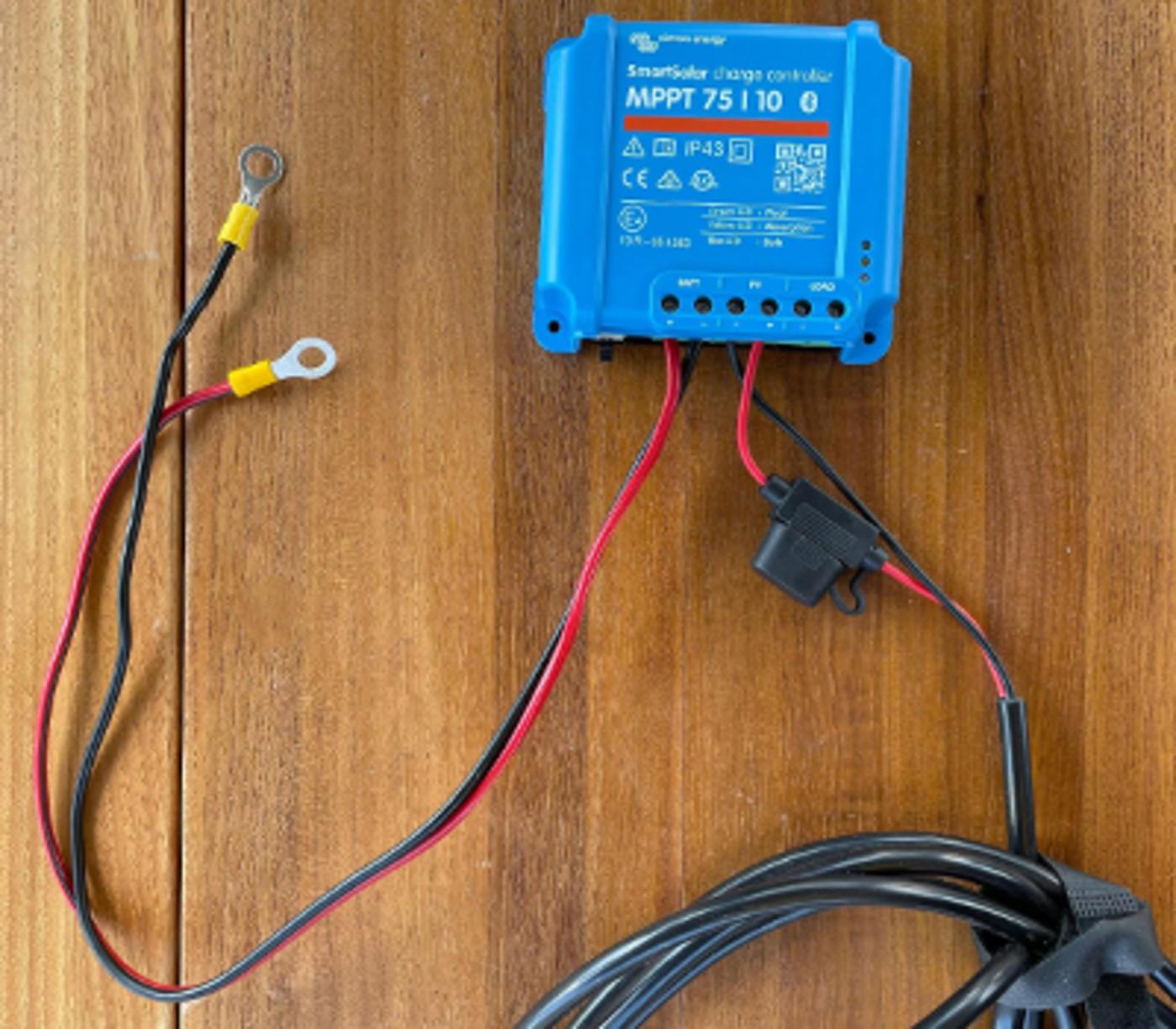

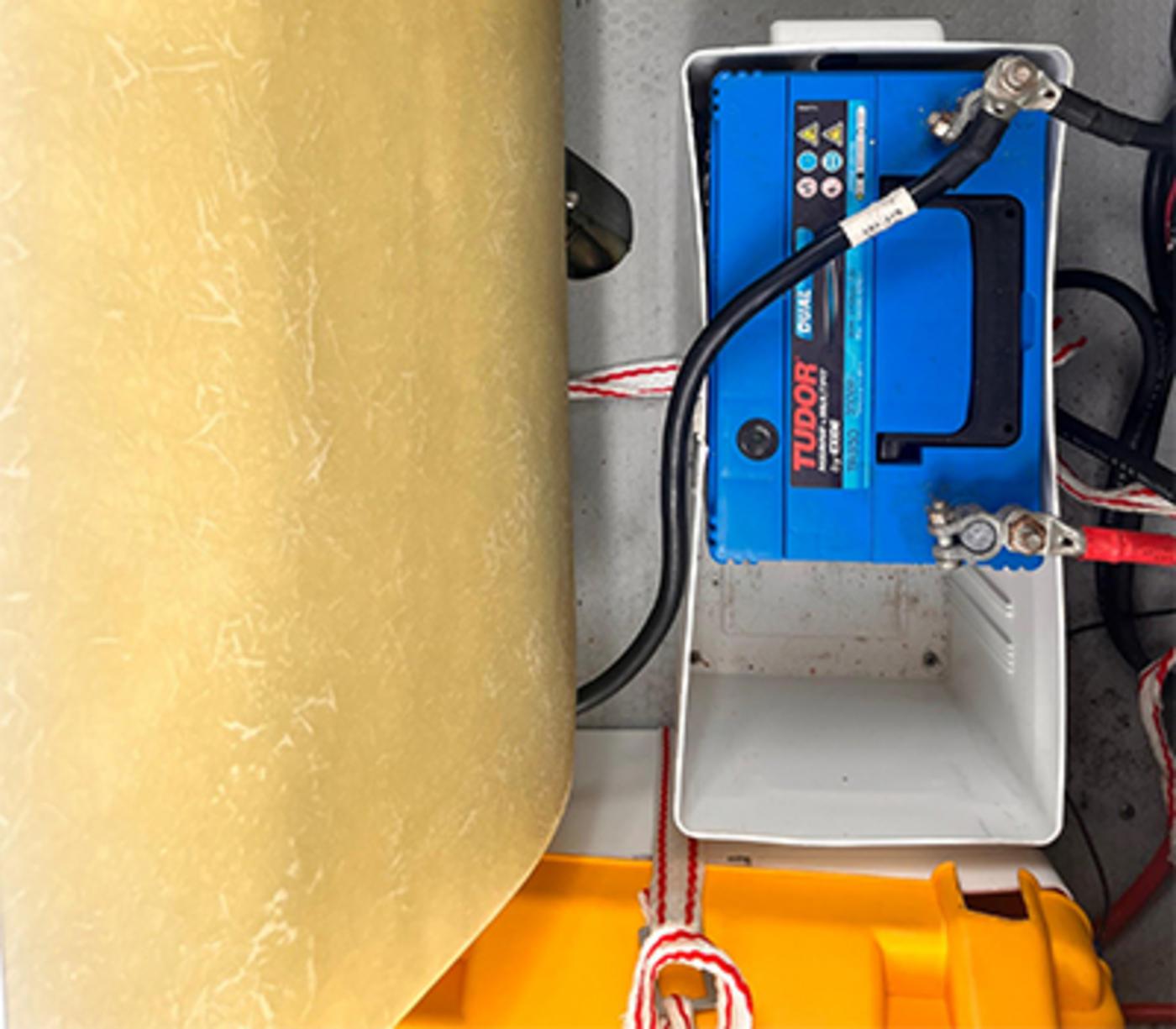

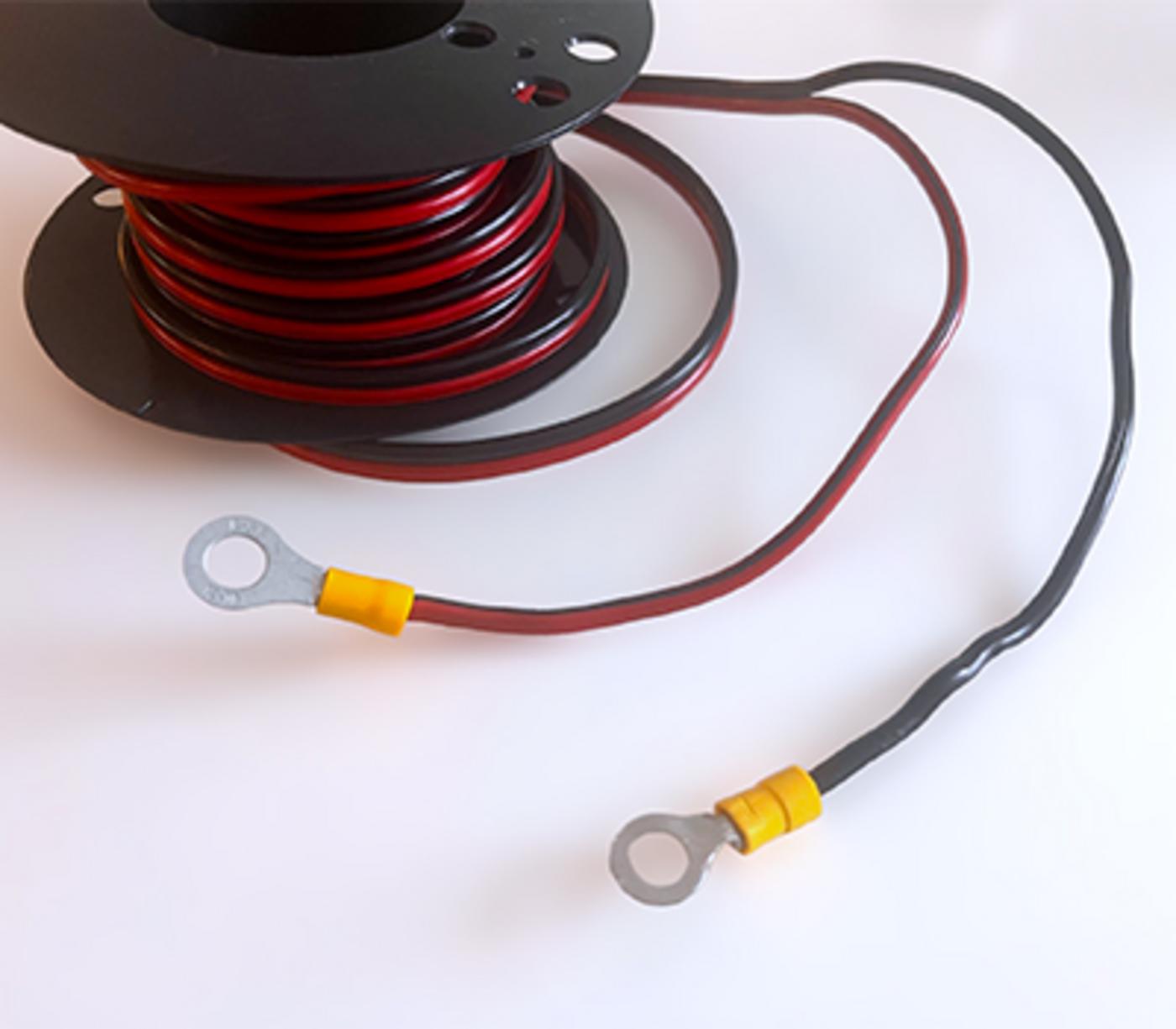

För att få till en tillförlitlig koppling från regulatorn till
batteriet så använde jag mig av en minirulle med förtent kabel som jag sedan klämde fast ringkabelskor på (som det så fint heter 😉) med hjälp av en crimptång. Efter att vi hade bestämt var regulatorn skulle sitta så måttade vi ut avståndet utefter hur kabeldragningen skulle gå och klippte kabeln.

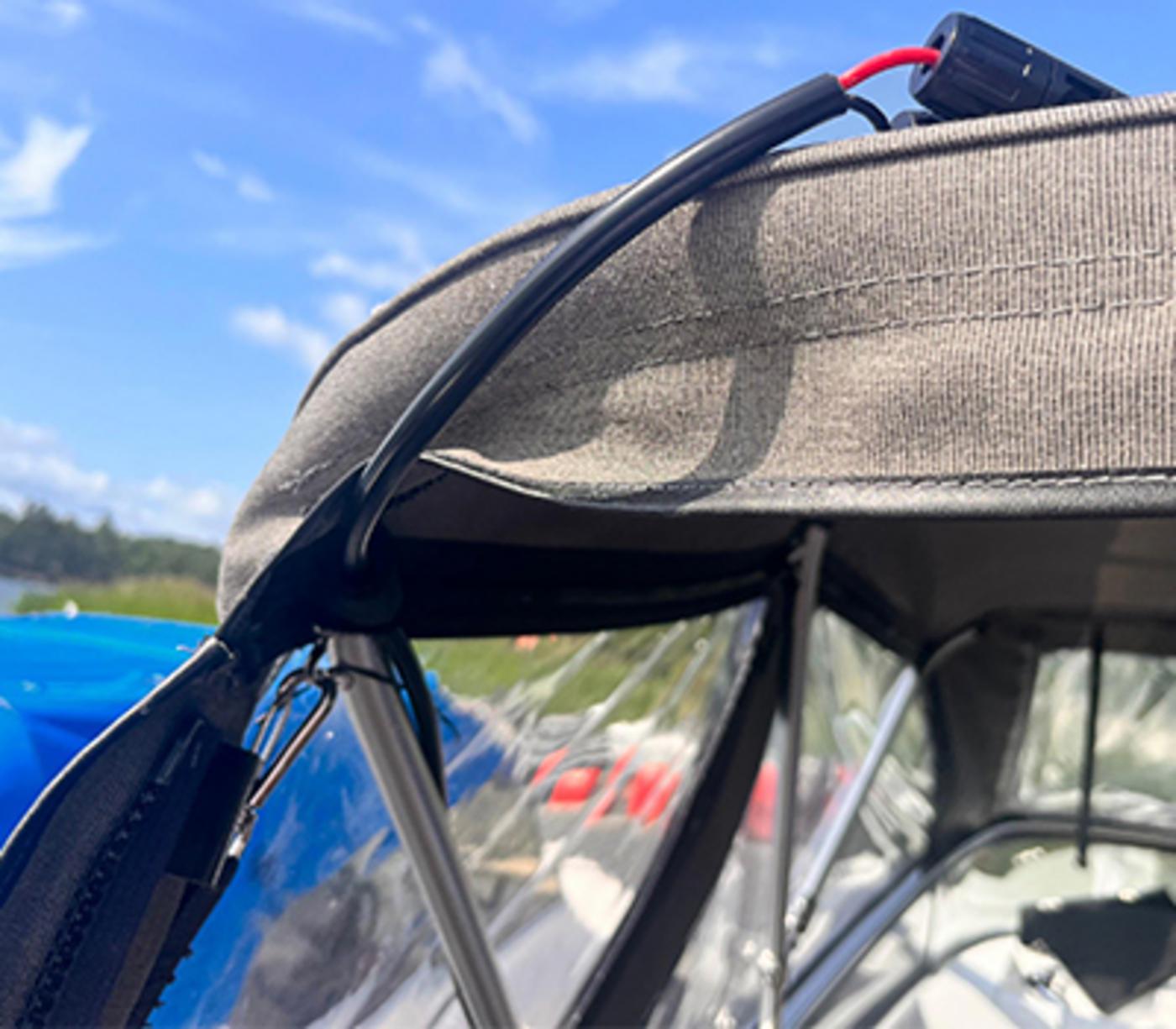

Nästa steg var att få kabeln från solpanelen kopplad till
regulatorns pv-uttag.

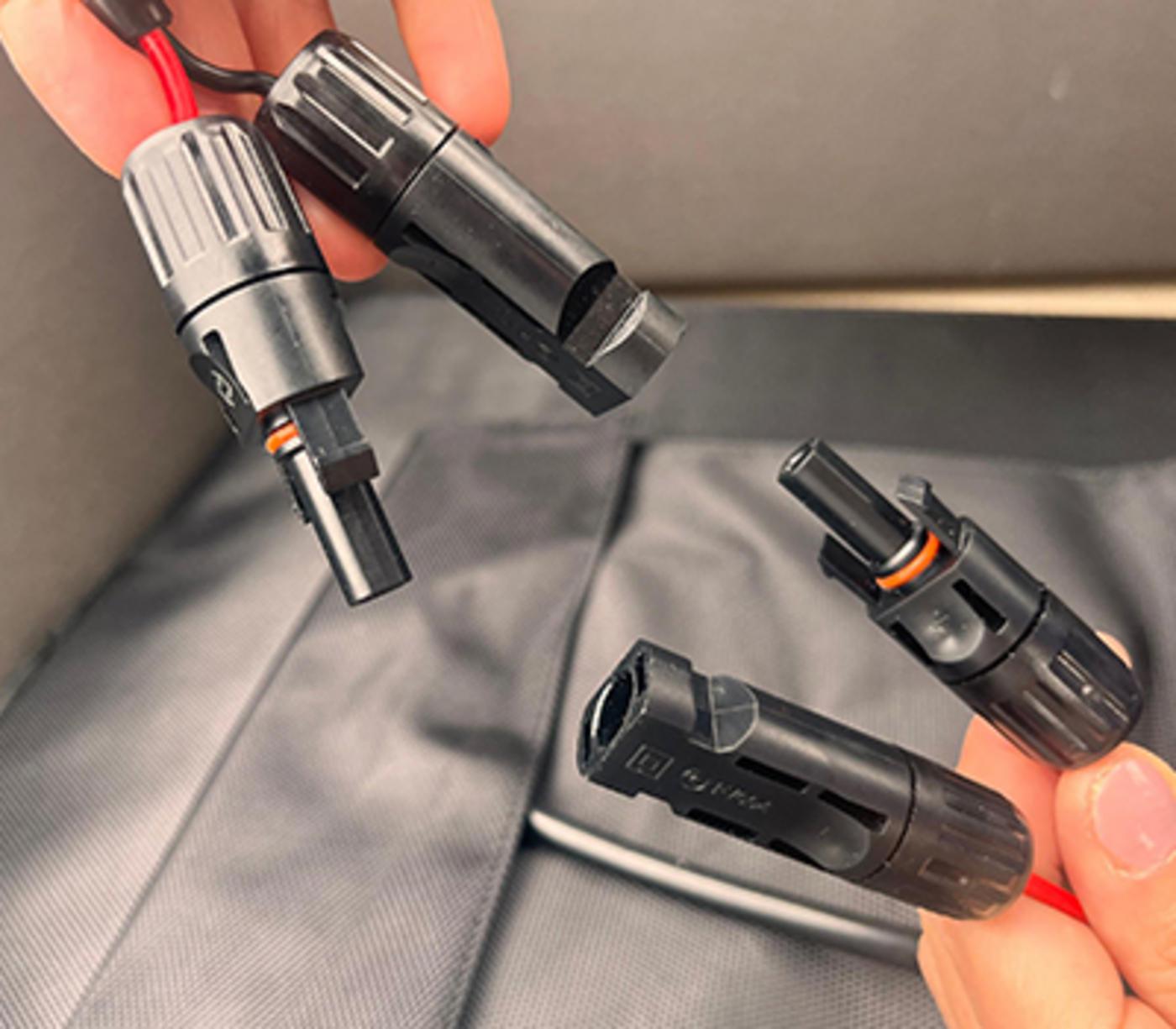

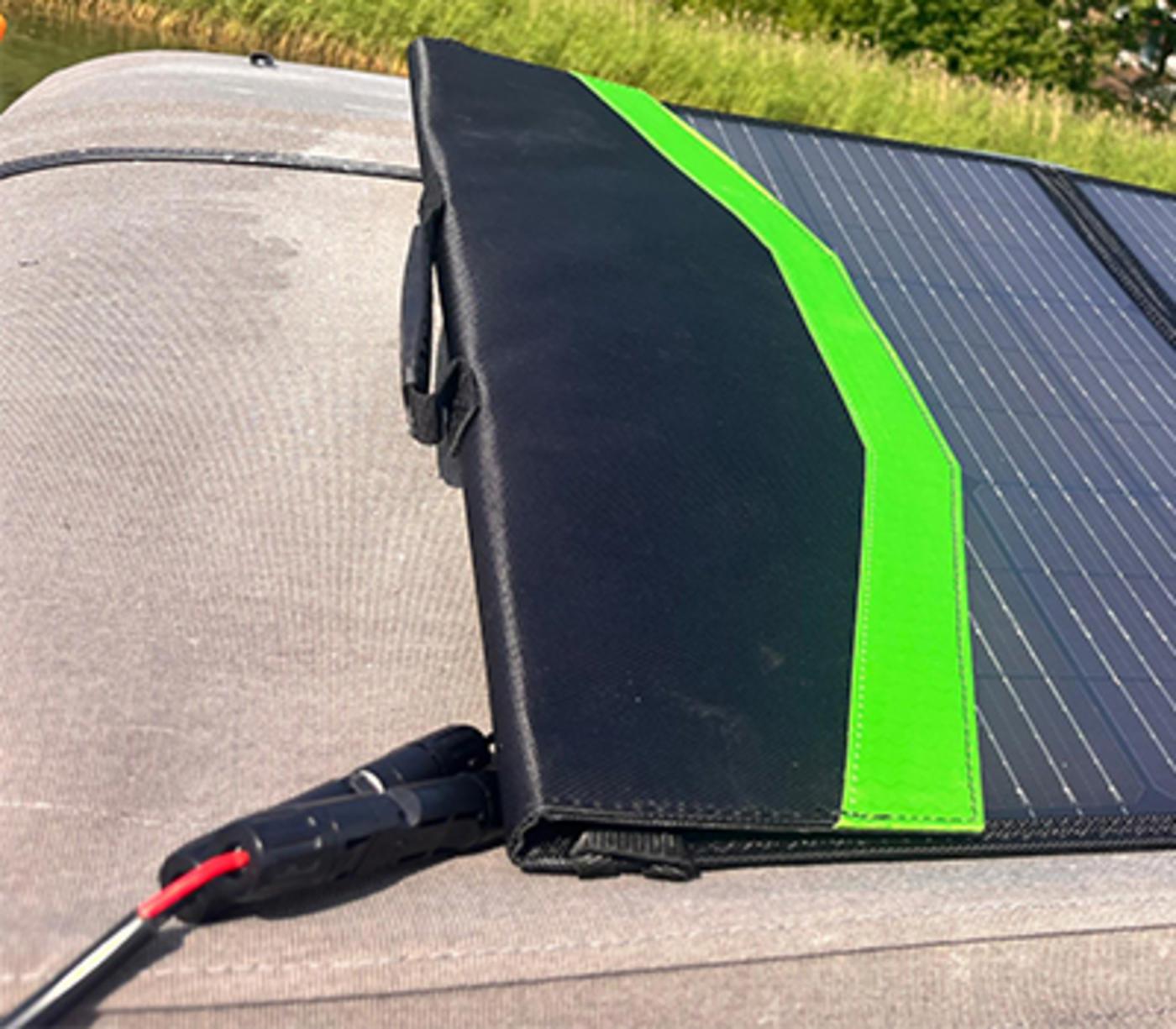

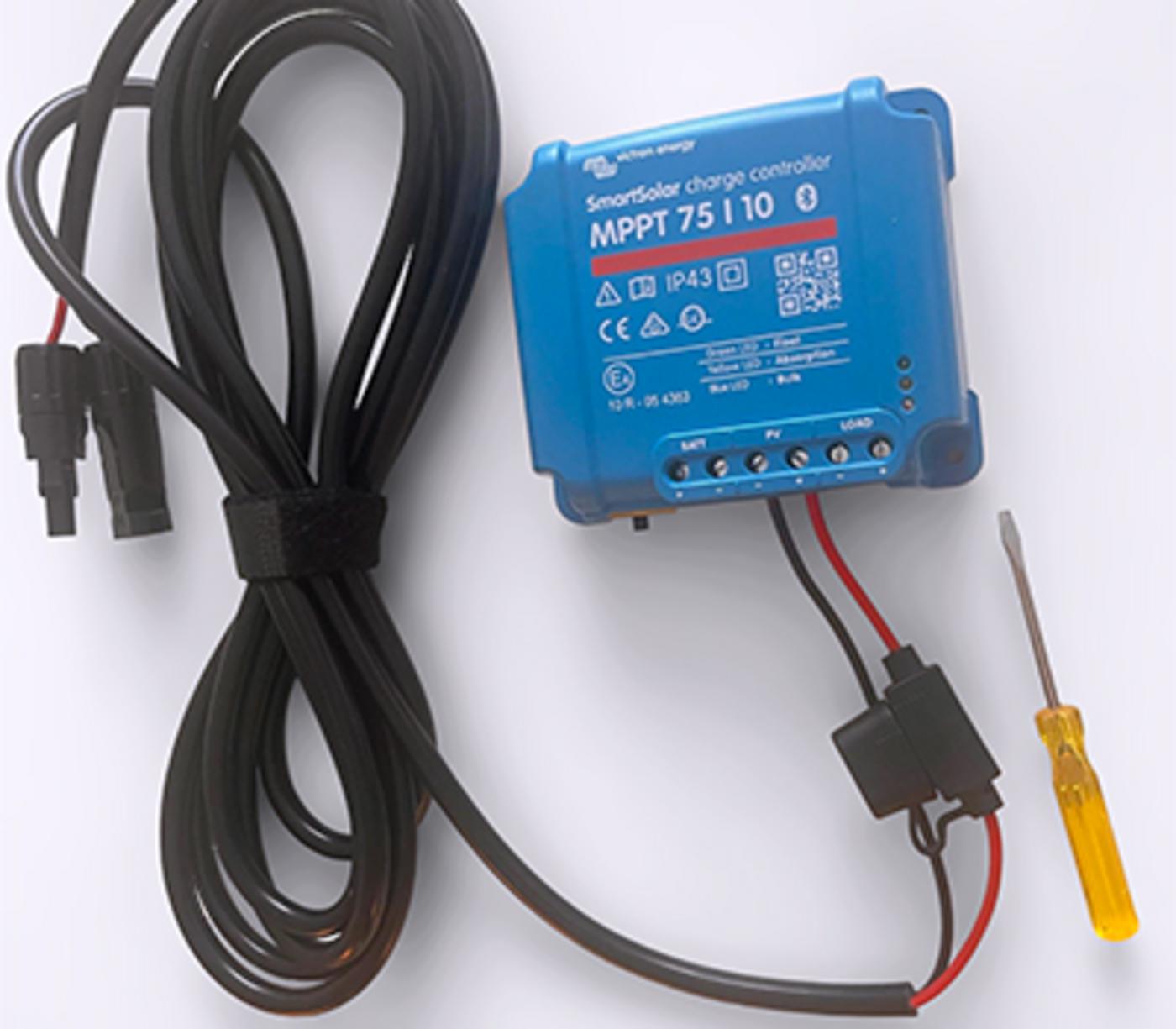

Solpanelen kommer med två kablar, den ena är fastmonterad i själva solpanelen och den andra är förberedd med en säkring som ligger löst för att kunna montera antingen en regulator eller, som i vårt fall, MC4-kontakter så att vi enkelt kan koppla loss solpanelen när vi inte vill använda den. Processen för att koppla dessa MC4-kontakter görs på följande vis som visas i filmen nedan.
Viktigt att tänka på är att skjuta in stiften hela vägen i kontaktstycket för att få en tillförlitlig kontaktyta mellan kopplingarna. Det är helt klart att föredra att använda sig utav en tång som är för ändamålet för att få en så bra pressad yta som möjligt, men det går att använda en vanlig tång också om man skulle behöva.

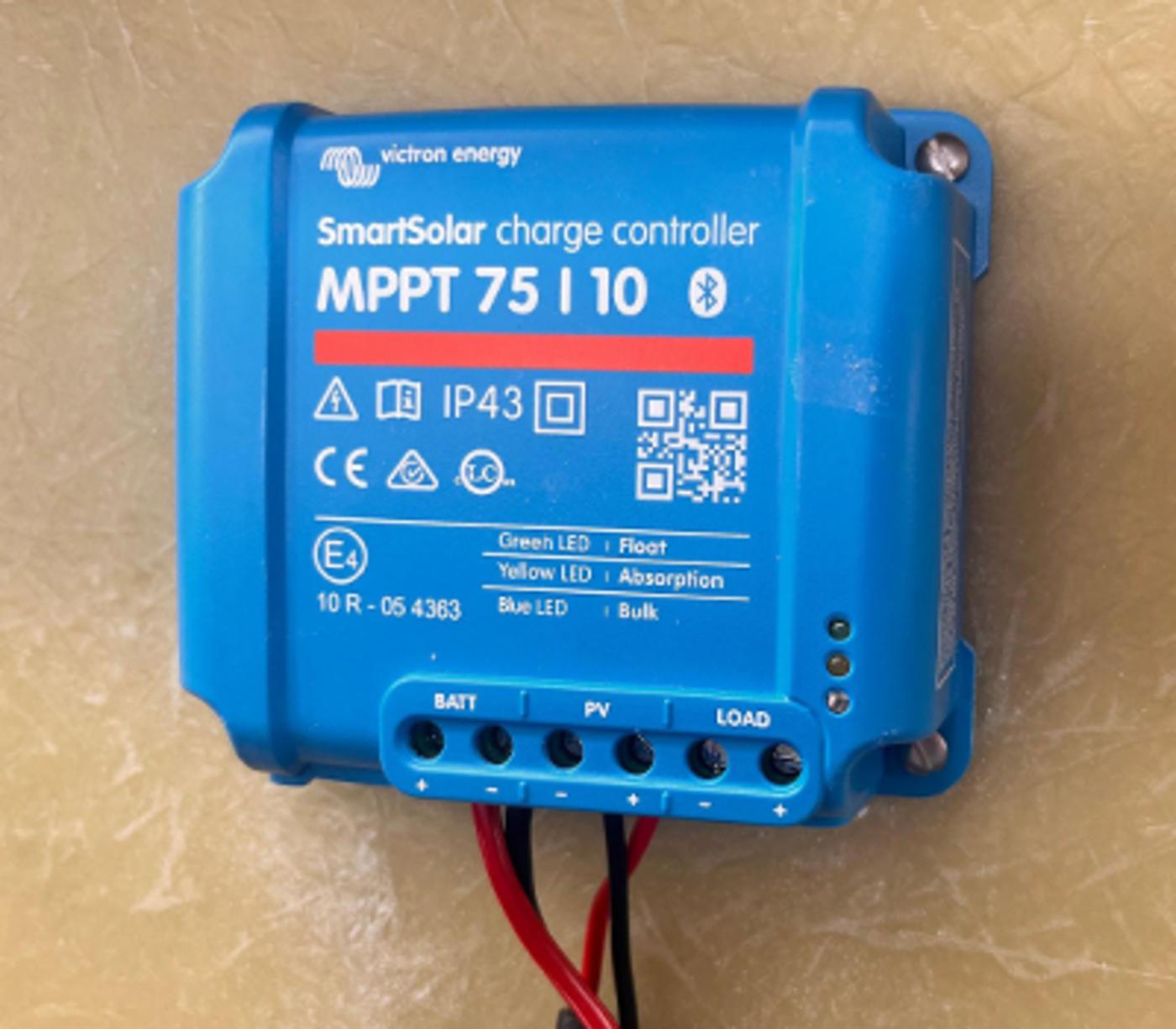

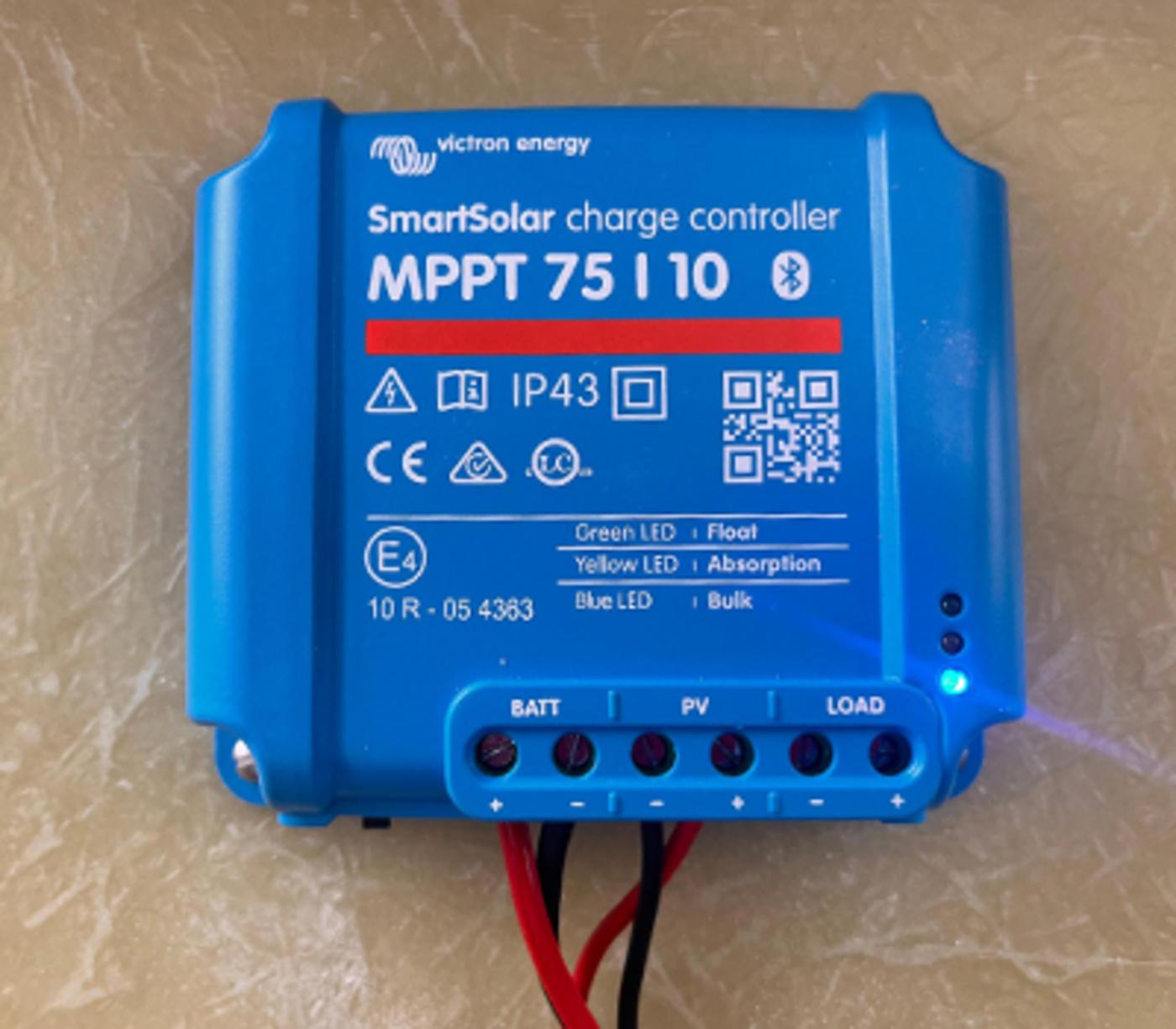

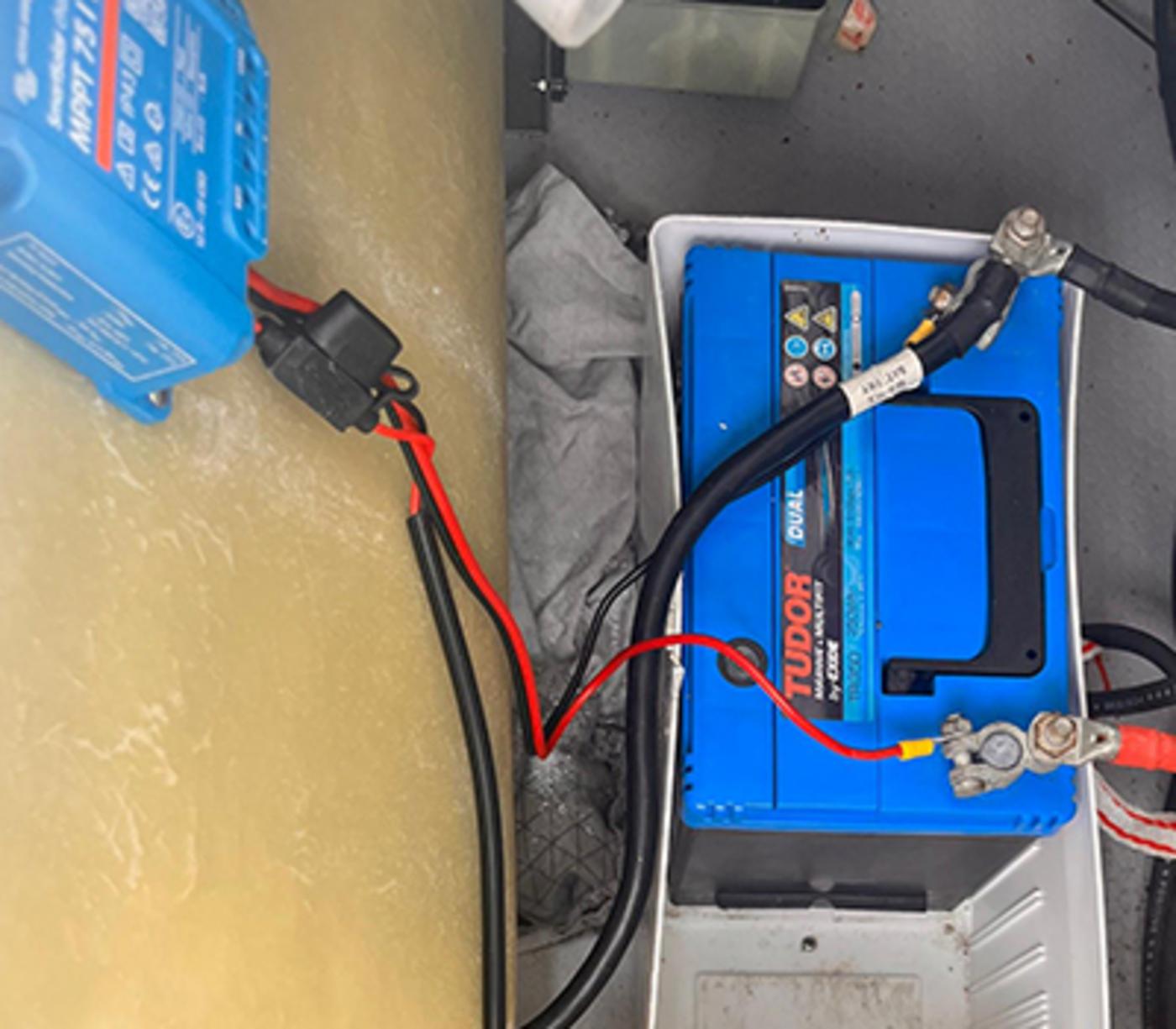

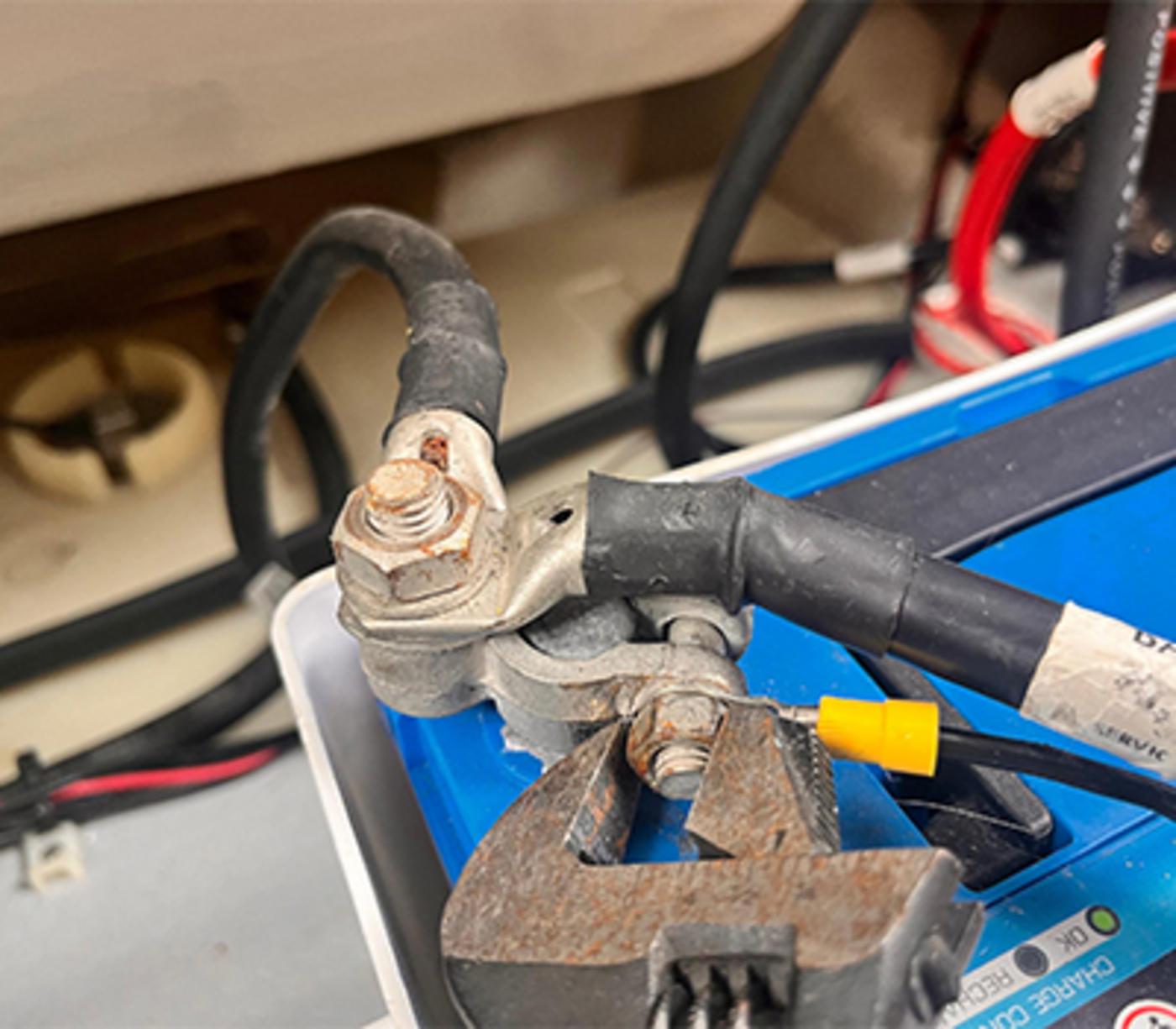

Kabeln mellan batteri och regulator med ringkabelskor på kopplades in med motsatt
ände i uttaget på regulatorn märkt med Batt. Här var det bara att skala kabeln och tvinna den lite för att sedan skjuta in den i regulatorn. Kablarna skruvas enkelt fast i regulatorn med hjälp av en liten spårmejsel.
